La valutazione della distribuzione del flusso di calore superficiale (HF) è un elemento basilare nei metodi di prospezione geotermica, consentendo di individuare con costi relativamente modesti aree termicamente anomale e fornendo un’immediata indicazione delle potenzialità geotermiche di un’area.
I metodi termici di prospezione geotermica (misure di temperatura in pozzo e calcolo dei gradienti geotermici; misure di conducibilità termica su campioni di roccia) sono del resto gli unici che consentano una misura diretta della grandezza “calore” che è il fine ultimo dell’esplorazione.

Il prodotto del valore di gradiente geotermico di un’area (∆t/∆z) per quello della conducibilità termica delle rocce (k) fornisce il valore del flusso di calore (Q), secondo la relazione:

Q = k x ∆t/∆z (Q = mWxm-2).

Il prodotto principale dell’attività del laboratorio sono le mappe di flusso di calore e/o di gradiente geotermico dell’area investigata.

Queste mappe rappresentano la base dell’esplorazione geotermica. Tuttavia, a seconda della disponibilità di dati e delle finalità dello studio, sono possibili diverse combinazioni di confronto diretto di HF con altri parametri geofisici, geochimici e strutturali che consentono una visione d’insieme delle caratteristiche geotermiche di un’area.

STRUMENTAZIONE

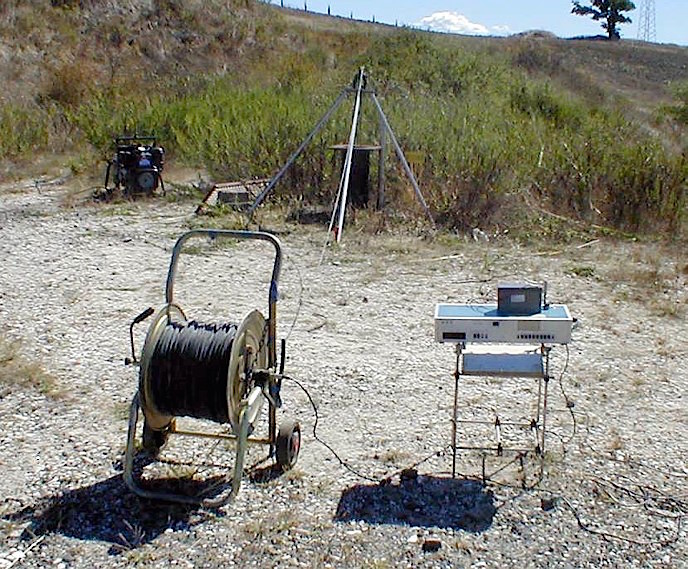

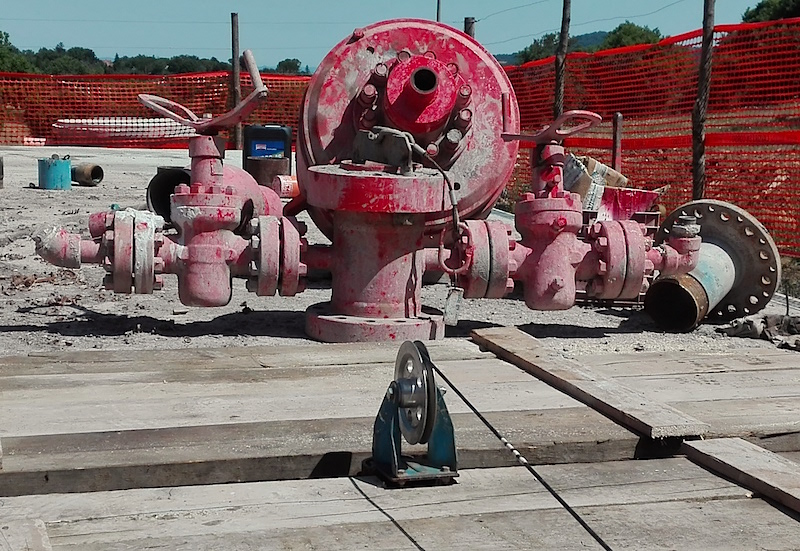

Attualmente per le misure di temperatura in pozzo è disponibile uno strumento ad azionamento manuale con un cavo a quattro conduttori rivestito in teflon della lunghezza di 450 m; sensore di acquisizione costituito da una termoresistenza al platino da 100 Ohm nominali di tipo Pt100, con sensibilità +/- 0.01 °C e precisione +/- 0.03 °C. Strumento di controllo e indicatore di temperatura “Corradi RP 2000 S”.

La conducibilità termica viene misurata in laboratorio su campioni prelevati in pozzo (carote) o su campioni provenienti da affioramenti rocciosi. I campioni vengono preparati nel Laboratorio di macinazione rocce e separazione minerali dell’IGG.

Sono disponibili due strumenti con sorgente lineare:

  • Shotherm QTM Showa Denko;
  • Strumento autocostruito in collaborazione tra IGG e IPCF CNR, con caratteristiche analoghe allo Shotherm QTM;

E’ disponibile inoltre uno strumento Isomet 2114 dotato alternativamente di sorgente planare o di sonda ad ago di Maxwell.

SOFTWARE

Per la modellizzazione termica delle aree studiate vengono utilizzati i codici:

  • Hydrotherm 3.1 (2D) dell’USGS;
  • Shemat 7.1 (2D – 3D) (Università di Aachen).

Per il contouring e la realizzazione di grafici e sezioni termiche:

  • SURFER 13© (Golden Software);
  • GRAPHER 11© (Golden Software);
  • DIDGER 4© (Golden Software).





PERSONALE

Dott. Stefano Bellani (Ricercatore CNR - Responsabile Laboratorio)
Dott. Gianluca Gola (Ricercatore CNR)

CONTATTI

Telefono:

050 6213286 (Dr. Stefano Bellani)
050 6212368 (Dr. Gianluca Gola)

E-mail:

stefano.bellani(at)igg.cnr(dot)it
gianluca.gola(at)igg.cnr(dot)it

METODI E APPLICAZIONI

Oltre che nel calcolo del flusso di calore e dei gradienti geotermici, le misure di temperatura di precisione in pozzo trovano anche altre applicazioni nell’ambito delle scienze della terra. Questo laboratorio ha svolto e svolge infatti attività nell’individuazione e nel monitoraggio delle falde idriche sotterranee, anche in ambito minerario (miniere sotterranee di salgemma), e nelle ricostruzioni paleoclimatiche con dati di pozzi le cui temperature non mostrino effetti di circolazione di acque sotterranee. Un altro campo nel quale la misura del flusso di calore terrestre e dei gradienti geotermici rivestono una fondamentale importanza è quello delle applicazioni geotermiche di medio-bassa entalpia, settore in forte espansione per ragioni di risparmio energetico e salvaguardia ambientale.

I risultati dell’attività di campagna (misure in pozzo) e di laboratorio (misure di conducibilità termica) vengono integrati con altri parametri e trattati con modellistica termica 2D e 3D svolta con i codici di calcolo Hydrotherm 3.1 (USGS) e Shemat 8.0 (Università di Aachen). In collaborazione con colleghi IGG e di Università straniere sono state realizzate modellizzazioni termiche con codici più complessi (TOUGH2).

PROGETTI E INTERESSI SCIENTIFICI

La maggior parte delle attività del laboratorio sono svolte nell'ambito di collaborazioni con enti di ricerca e con industrie. Queste ultime rappresentano anche la principale fonte di finanziamento.

Tra gli altri, ma non solo, collaborazioni sono state e/o sono attive con:

Industria:

  • ENEL
  • Società Chimica Solvay
  • Steam
  • Sorgenia.

Enti di ricerca:

  • INGV
  • Southern Methodist University (Dallas, USA)
  • Università di Trieste, Genova, Roma, Bologna, Lugano (CH).

ATTIVITA’ IN CORSO:

Campagna di misure in pozzi di gradiente geotermico e misure di k su carote nei permessi di ricerca Scansano e Pereta in Toscana meridionale su incarico della Società Steam.

Il laboratorio è anche attualmente inserito nel progetto “Horizon 2020 – DESCRAMBLE (2015-2018)” per la perforazione profonda nel campo geotermico di Larderello.
